苹果数据线取电母座芯片IC,ASC0218

发布时间:2020-08-28

一、概述:

ASC0218是一款苹果Apple Lightning母座通讯协议解码芯片IC,采用SOT23-6封装,可完美支持Apple Lightning 母座接口的数据传输和充电输入。

二、特点:

1、集成度高,极少的外围元器件。

2、电路简单,价格优势明显。

3、稳定性高,兼容性强。

4、支持数据传输和充电。

三、应用范围:

1、苹果Apple音响母座充电输入

2、苹果Apple iWatch母座充电输入

3、苹果Apple iWatch磁吸充电座

4、Apple Lightning母座输入充电移动电源

5、Apple Lightning母座输入充电移动电源背夹

6、Apple Lightning母座输入无线充电背夹

7、Apple Lightning母座输入无线充电发射底座

8、Apple Lightning母座输入转接头

9、Apple Lightning母座输入电子烟

10、Apple Lightning母座输入充电其它电子产品

11、iPhone Lightning耳机母座充电输入接口

四、配件支持:

1、移动电话:

iPhone5、iPhone5S、iPhone5C、iPhone6、iPhone6 Plus、iPhone6S、iPhone6S Plus、iPhone7、iPhone7 Plus、iPhone8、iPhone8 Plus、iPhoneX…等通讯协议握手识别。

2、平板电脑:

iPad4、iPad5、iPad mini、iPad mini2、iPad mini3、iPad mini4、iPad Air、iPad Air2、iPad Air3、iPad Pro(12.9英寸)、iPad Pro(9.7英寸)、iPad Pro(10.5英寸)…等通讯协议握手识别。

3、播放器:

iPod touch 5、iPod touch 6、iPod nano7…等通讯协议握手识别。

4、苹果iWatch智能手表:

iWatch母座

五、iOS支持:

iOS6、iOS7、iOS8、iOS9、iOS10、iOS11,以及iOS11后续版本。

六、封装及引脚定义描述:

6-1、封装及引脚定义

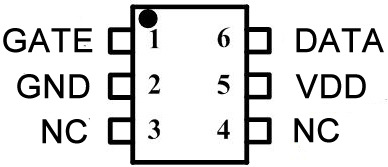

asb-260_01b

ASC0218 SOT23-6

6-2、引脚定义描述

ASC0218 SOT23-6

引脚定义

功能描述

1

GATE

N-MOSFET控制输出端。

2

GND

芯片地。

3

NC

空脚,IC外围电路请悬空

4

NC

空脚,IC外围电路请悬空

5

VDD

芯片供电正电源

6

DATA

Lightning通讯协议握手信号端

七、芯片参数:

PARAMETER

SYM.

MIN.

TYP.

MAX.

UNIT

Operating Voltage

Vdd

1.80

5.00

5.50

V

ESD (HBM)

TA = 25°C, ≥±∣ 4KV∣

KV

ESD (MM)

TA = 25°C, ≥ ±∣ 400V∣

KV

八、Lightning母座芯片应用电路图:

注意:

1、我司可提供ASC0218 DEMO板,请联系我司业务窗口领取。

2、以下参考电路,实际应用根据负载的上电曲线,决定是否加N-Channel MOSFET。

3、不加N-Channel MOSFET,参考8-1、8-3电路原理图,ASC0218 DEMO板J1位置连接是不加MOS电路。

(1)、如果负载电路上电有一定斜率,采用我司ASC0218 DEMO板实测验证后不加N-MOS能工作,可以不加N-MOS。

(2)、比如TP4054、TP4055、TP4056等线性充电管理IC一般情况下可以不加N-MOS。

(3)、Lightning母座 转Micro USB公头,给安卓Micro USB手机充电,可以不加N-MOS。

4、加N-Channel MOSFET,参考8-2电路原理图,ASC0218 DEMO板J1位置断开是加MOS电路。

(1)、如果负载电路上电曲线上升沿陡峭,需要加MOS。否则后面的负载电路会把Lightnin母座5V电压拉低(认证信号未握手成功前,Lightnin母座5V电压的电流很小),拉低后导致ASC0218不能通信。加了MOS,ASB-260 Gate脚延时1秒后打开N-MOS,避免后面的负载电路把Lightnin母座5V电压拉低。

(2)、经过我司长期的经验积累,如果使用英集芯的移动电源主控芯片,绝大部分型号需要加N-MOS,N-MOS的Gate脚还需要加103~105的电容(电路图C2位置,DEMO板C2位置)。

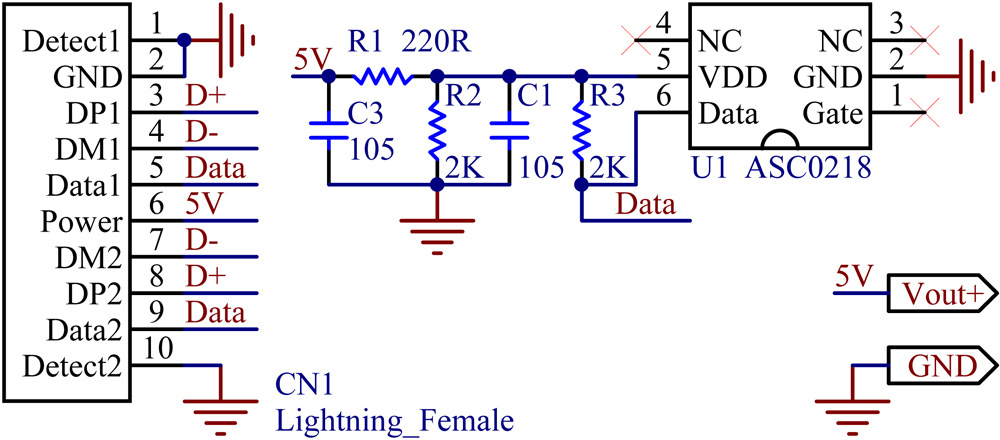

8-1、不加N-Channel MOSFET应用电路图
asc0218_02b

注意:

(1)、如果5V网络后级有滤波电容,C3位置可以不加电容。

(2)、如果5V网络后级无滤波电容,C3位置需要加104~105电容,否者iPhone8、iPhone8 Plus、iPhoneX的数据线无电压输出到Lightning母座。

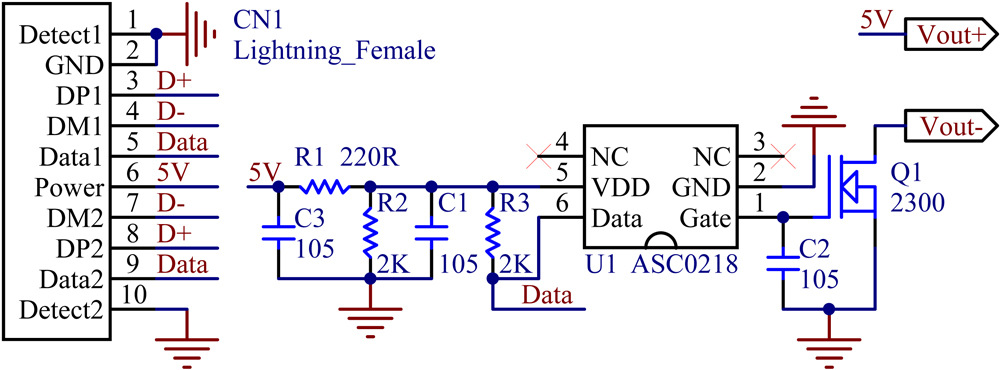

8-2、加N-Channel MOSFET应用电路图

asc0218_03b注意:

(1)、加MOS的应用,C3位置必须加容量104~105或者以上电容,否者iPhone8、iPhone8 Plus、iPhoneX原装数据线无电压输出到Lightning母座。

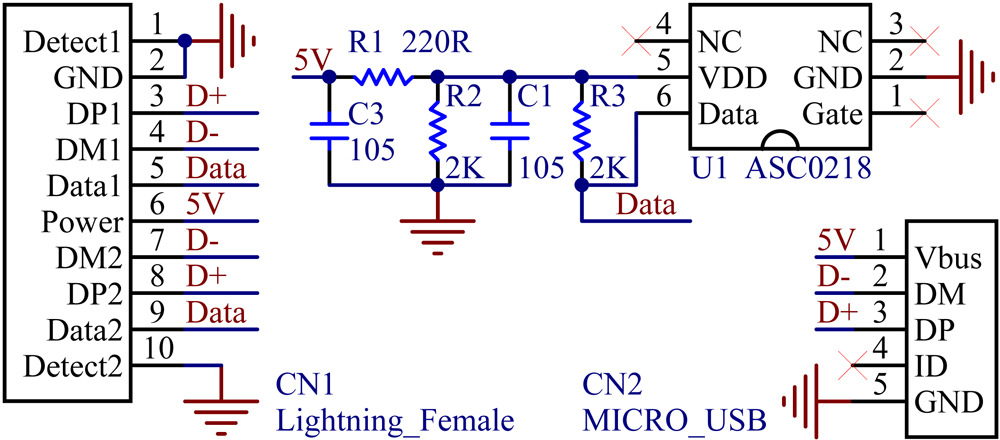

8-3、转接头(Lightning母座 转Micro USB公头)应用电路图

苹果Lightning数据线给安卓Micro USB手机充电。

asc0218_04b注意:

(1)、C3位置必须加容量104~105或者以上电容,否者iPhone8、iPhone8 Plus、iPhoneX原装数据线无电压输出到Lightning母座。

九、封装信息(Packaging):SOT23-6

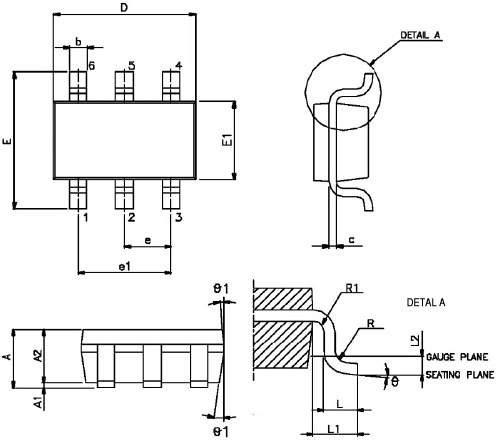

SOT23-6-01

Symbols

Dimension In MM


Symbols

Dimension In MM

Min

Nom

Max

Min

Nom

Max

A

1.45

e1

1.90 BSC

A1

0.00

0.15

L

0.30

0.45

0.60

A2

0.90

1.15

1.30

L1

0.60 REF

b

0.22

0.38

L2

0.25 BSC

c

0.08

0.22

R

0.10

D

2.90 BSC

R1

0.10

0.25

E

2.80 BSC

θ

E1

1.60 BSC

θ1

10°

15°

e

0.95 BSC
