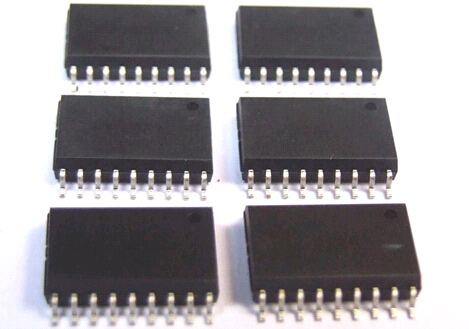

TPC:松瀚SN8P2722(20脚)

发布时间:2017-10-16

8位单片机SN8P2722带有RISC-like系统,具有高性能、低功耗的特点。SN8P2722的IC结构 ,包括2K-word的程序存储器(OTP ROM),128-byte的数据存储器(RAM),2个8位定时计数器(T0,TC0),一个看门狗定时器,4个中断源(T0,TC0, ADC,INT0),1通道8位PWM(PWM0),1通道Buzzer输出(2K/4K),5通道12位ADC,8层堆栈缓存器。此外,用户还可以自行选择振荡模式,SN8P2722提供了4种不同的振荡模式给系统作为系统时钟,包括外部高/低速晶体振荡器、陶瓷谐振器和内部廉价的RC振荡器。另外,SN8P2722还包括一个内部16MHz RC振荡器作为系统时钟和一个低频RC振荡器在低速模式下使用(由程序控制)

TPC:松瀚SN8P2722(20脚)

8位单片机SN8P2722带有RISC-like系统,具有高性能、低功耗的特点。SN8P2722的IC结构 ,包括2K-word的程序存储器(OTP ROM),128-byte的数据存储器(RAM),2个8位定时计数器(T0,TC0),一个看门狗定时器,4个中断源(T0,TC0, ADC,INT0),1通道8位PWM(PWM0),1通道Buzzer输出(2K/4K),5通道12位ADC,8层堆栈缓存器。此外,用户还可以自行选择振荡模式,SN8P2722提供了4种不同的振荡模式给系统作为系统时钟,包括外部高/低速晶体振荡器、陶瓷谐振器和内部廉价的RC振荡器。另外,SN8P2722还包括一个内部16MHz RC振荡器作为系统时钟和一个低频RC振荡器在低速模式下使用(由程序控制)


OTP ROM:2K * 16 位

RAM:128 * 8 位

8层堆栈缓存器

双向I/O口:P0, P4, P5

电平触发唤醒输入口:P0

外部中断:P0

1个外部中断源:INT0

3个内部中断源:T0, TC0, ADC

1通道2K / 4K Buzzer输出

5通道12位ADC

内置看门狗定时器

内部高速时钟:16MHz RC

外部高速时钟:晶体,高达16MHz;RC,高达10MHz

内部低速时钟:RC,16KHz @3V, 32KHz@ 5V

大多数指令周期为一个时钟周期

查表指令(MOVC)可寻址整个ROM区

支持乘法指令(MUL)
